TEC1200
Thermisch versterkt reinigen: een radicale vernieuwing van droogijsstralen
De TEC1200 Heat Assist System verlegt de grenzen van gewoon droogijsstralen. Het systeem verwarmt de straallucht en werkt als krachtversterker voor de Aero2 Ultra-serie en de eerdere Aero2-serie.
Tot 25 keer sneller reinigen dan met gewoon droogijsstralen, zonder straalmiddel, zonder secundair afval en zonder schade aan de ondergrond. Verf, epoxy en sterke lijmen die tot nu toe als onverwijderbaar golden, krijgt u er wel af.
Warmte plus droogijs: meer kracht in elke straal
De TEC1200 vervangt perslucht op omgevingstemperatuur door een nauwkeurig verwarmde luchtstroom. Via de gepatenteerde Cone Model-straalpijp stijgt de snelheid van de meegevoerde lucht met tot 70 procent. Daardoor slaat het droogijs met bijna drie keer zoveel kracht in, en verwijdert u industriële coatings die met gewoon droogijsstralen niet weg te krijgen waren.
Moet u complexe vormen reinigen die u niet recht kunt zien, zoals de fijne koelgaatjes in turbinebladen? Het systeem met twee slangen voorkomt dat het droogijs te vroeg sublimeert. De explosieve uitzetting gebeurt precies op het oppervlak, zodat vuil veilig loskomt zonder dat de ondergrond wordt opgeruwd.
Wilt u hardnekkige epoxy of thermische lijmen met een sterke hechting verwijderen? De gerichte warmte maakt de laag zacht en verzwakt de moleculaire bindingen. Zo reinigt u tot 25 keer sneller dan met de gangbare methoden.
Het veilige elektrische verwarmingssysteem voorkomt bovendien condensatie op matrijzen en gereedschap. Er ontstaat geen vliegroest en het oppervlak is meteen droog en klaar voor de volgende bewerking.
De TEC1200 is gebouwd voor de moderne industrie: ongekende snelheid en veel minder stilstand. Het systeem schaalt moeiteloos mee, van precies handwerk door een operator tot volledig geautomatiseerde robotcellen.
De eerste in zijn soort
De TEC1200 is de eerste droogijsstraaloplossing die een krachtige verwarmde luchtstroom combineert met de cryogene reinigingskracht van droogijs. Dat opent reinigingstoepassingen die met gewoon droogijsstralen niet mogelijk waren.
De voordelen van de TEC1200
Gebouwd voor veiligheid
Veiligheid stond voorop bij het ontwerp. Van de geïsoleerde slang en het applicatiepistool tot de software van de machine: elk onderdeel is ontworpen om de gebruiker te beschermen.
Kracht
Een flink stuk krachtiger dan gewoon droogijsstralen. Het systeem verwijdert verf, sterke lijmen en ander hardnekkig vuil dat traditionele methoden laten zitten, met tot 25 keer zoveel reinigingsrendement.
Niet-abrasief
Hoewel de reinigingskracht veel groter is dan bij gewoon droogijsstralen, blijft het proces volledig niet-abrasief voor de ondergrond.
Veelzijdig
Alle geavanceerde instellingen van de Ultra-serie, plus één extra: warmte. Daarmee krijgt u een veel breder en nauwkeuriger bereik aan reinigingsmogelijkheden.
Klaar voor automatisering
Gebouwd voor de productie van de toekomst. U integreert de TEC1200 in bestaande robotcellen of geautomatiseerde productielijnen voor continu en nauwkeurig reinigen met weinig tot geen stilstand.
Kenmerken, specificaties en accessoires
Kenmerken van de TEC1200
- Thermisch en kinetisch in één: combineert krachtig warmtebeheer met supersonische versnelling van de deeltjes en overtreft zo gewoon droogijsstralen.
- Verwarmde luchtstroom: vervangt perslucht op omgevingstemperatuur door een nauwkeurig verwarmde persluchtstroom.
- Hogere snelheid: tot 70 procent hogere snelheid van de meegevoerde lucht dan bij gewone straalmethoden.
- Meer inslagkracht: door de hogere luchtsnelheid slaan de droogijsdeeltjes met bijna drie keer zoveel kracht in.
- Twee slangen: het vaste CO2 blijft gescheiden van de verwarmde lucht tot beide de straalpijp bereiken, zodat het droogijs niet te vroeg sublimeert.
- Straalmiddel: werkt met vast CO2 (pellets of microdeeltjes) in combinatie met verwarmde perslucht.
- Geen secundair afval: het reinigingsproces laat geen secundair afval achter.
- Cone Model-straalpijp: een eigen, gepatenteerde straalpijp die het droogijs direct bij de uitgang in de verwarmde luchtstroom brengt.
- Conische aanvoer: de kegelvormige straalpijp richt de gecombineerde straal nauwkeurig, voor maximale inslag en warmteoverdracht.
- Geschikt voor een vlakstraalpijp: werkt met een vlakstraalpijp van 15,5 mm. Die bleek in tests krachtiger en gaf een mooiere afwerking dan bredere varianten.
- Microscopische precisie: reinigt microscopisch kleine koelgaatjes, zoals in turbinebladen, zonder de kwetsbare thermische barrièrecoating (TBC) eronder te beschadigen.
- Hogere snelheid van werken: tot 25 keer sneller dan gewoon droogijsstralen, met veel minder stilstand van uw installatie.
- Elektrische verwarming: verwarmt tot 1200 °F (circa 650 °C) op elektriciteit, zonder de risico’s van brandstof of uitstoot.
- Flexibel inzetbaar: past in elke werkwijze, van handmatige bediening door een operator tot volledig geautomatiseerde robotcellen.
- 12 inch Beckhoff-touchscreen
- Digitale bediening en noodstop
- Elektrische verwarmingsunit
- Robuuste metalen behuizing
- Van handmatig tot geautomatiseerd
- Industrieel verrijdbaar onderstel
- Mennekes ME 460C7W-stekker
Specificaties van de TEC1200
| Afmetingen (l × b × h) | 1206,5 × 702,3 × 1264,9 mm |
| Gewicht | 200 kg |
| Bedieningsscherm | 12 inch (305 mm) LCD-touchscreen |
| Aansluitwaarde | 400 tot 480 V, 3 fasen, zekering 60 A |
| Stekker | Mennekes ME 460C7W (meegeleverd) |
| Doseersnelheid | Variabel, via de instellingen van de PCS Ultra |
| Straaldruk | 2,75 tot 10 bar (40 tot 145 psi) |
| Persluchttoevoer | 2,75 tot 17 bar (40 tot 250 psi) |
| Luchtverbruik straalpijp | 4,25 tot 5,0 m³/min bij 5,5 bar (150 tot 180 cfm bij 80 psi) |
| Luchtleiding | 3,8 cm (1,5 inch) |
| Maximale luchttemperatuur | 1200 °F (circa 650 °C) |
| Straalmiddel | Droogijspellets of microdeeltjes |
| Werkt samen met | Aero2 PCS Ultra, Aero2 PLT Ultra, Aero2 PCS 60, Aero2 PLT 60 |
De TEC1200 vraagt een krachtstroomaansluiting van 400 V met een zekering van 60 A. Twijfelt u of uw installatie daarop is voorbereid, dan kijken we graag met u mee. Alle gegevens komen uit de specsheet van Cold Jet.
Accessoires voor de TEC1200
Applicatiepistool
Applicatiepistool van 1 inch met een speciaal ontworpen draaikoppeling voor optimale prestaties.

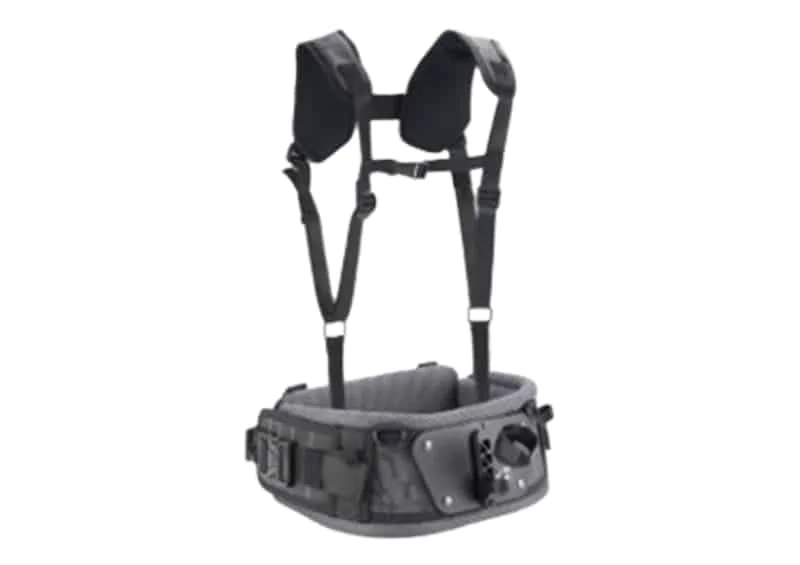

Draagvest
Vangt de terugslag op en draagt het gewicht van het applicatiepistool, zodat de operator veel minder wordt belast.
Verrijdbare slanghanger
Verstelbaar en verrijdbaar. Draagt tijdens het werk het gewicht van de slang en voorkomt zo vermoeidheid.
Hittebestendige geïsoleerde slang
Isolatie van 15 mm aerogel, vastgezet met klittenband en een beschermende buitenmantel. Aan de buitenkant blijft de slang veilig aan te raken, ook bij 1200 °F binnenin. Inclusief extra brandwerende mantel voor de operator.
Aero2 aansluitset
Aansluitset voor de Aero2 PCS waarmee de pneumatische kracht uit een tweede bron komt: de TEC1200.
Isolatiemantel
Stevige isolatiemantel voor leidingen en koppelingen, circa 33 × 20 × 2,5 cm. Geschikt voor onderdelen tot 5 cm (2 inch) doorsnede, voor goede temperatuurbeheersing en minder energieverlies.
Modbus RTU-integratieset
Integratieset waarmee de TEC1200 de Aero2 PCS aanstuurt via het Modbus-automatiseringsprotocol.
Set beschermingsmiddelen
Handschoenen, veiligheidsbril, gehoorbescherming en een droogijsschep voor de veiligheid van de operator.
Gevlochten RVS-straalslangen
Geïsoleerde straalslangen van 1 inch × 3 m, 1,25 inch × 3 m en 1,25 inch × 6 m.
Wat zit er in het basispakket
Het basispakket van de TEC1200 bevat alles om de unit aan te sluiten op uw Aero2 Ultra-machine. Met onderdeelnummers van Cold Jet, handig voor service en nabestellingen.
TEC1200 unit
Thermische reinigingsunit.
Applicatiepistool
Met straalpijp.
Straalslang
Geïsoleerd, hittebestendig.
Persluchtslang
1 inch, 6 m.
Modbuskabel
Verbinding met de Ultra-serie.
Droogijsslang
RVS, ½ inch.
Krachtstroomstekker
3 fasen, 480 V.
Slang 3/8 JIC
2,4 m.
Isolatiemantel
Voor leidingen en koppelingen.
Slangetje ¼ inch
2,4 m.
Zie de TEC1200 aan het werk
Tech Talk van Cold Jet (Engels gesproken), afgespeeld via Vimeo.
Zo is de TEC1200 opgebouwd
Nieuwe reinigingsmogelijkheden
Door de combinatie van verwarmde lucht en droogijs verwijdert de TEC1200 verf, epoxy, sterkere lijmen en meer. Werk waar gewoon droogijsstralen tekortschoot, wordt nu mogelijk. En het gaat tot 25 keer sneller.
Gepatenteerde straalpijptechniek
De gepatenteerde Cone-straalpijp brengt de droogijspellets of deeltjes precies op het moment van uittreden in de verwarmde luchtstroom. Het droogijs komt via een eigen slang naar de straalpijp, zodat het onderweg niet sublimeert. Daarna versnelt de hete lucht het tot 70 procent sneller dan bij gewoon droogijsstralen. Het resultaat is een hardere inslag die taai vuil, verf en epoxy verwijdert.
Geavanceerd applicatiepistool
Het nieuwe applicatiepistool is gemaakt voor de verwarmde luchtstroom met droogijs. De knoppen voor temperatuur, luchtdruk en meer zijn geschikt voor links- en rechtshandigen en wisselen naar beide kanten. Een draaikoppeling maakt het pistool prettiger te hanteren en een hitteschild over de straalpijp beschermt de operator.
Geïsoleerde slangen
De slangen zijn volledig geïsoleerd met drie lagen materiaal. Dat beschermt de operator en houdt droogijs en hete lucht gescheiden tot ze in de straalpijp samenkomen. De slangen zijn gebouwd voor extreme luchttemperaturen, over meerdere straalsessies achter elkaar, en geschikt voor de hoogste instellingen van de TEC1200.
Warm en koud tegelijk
Gewoon droogijsstralen werkt met een koudeschok en de kinetische energie van de pellets. De TEC1200 voegt daar een thermisch en kinetisch effect aan toe, waardoor sterk hechtend vuil zich anders gedraagt.
Droogijs apart aangevoerd
Het droogijs gaat via een eigen slang naar de straalpijp en blijft koud tot het laatste moment.
Lucht elektrisch verwarmd
De TEC1200 verwarmt de perslucht tot maximaal 1200 °F, zonder brandstof en zonder uitstoot.
Samen in de Cone-straalpijp
Bij de uitgang komen beide samen. De hete lucht versnelt het droogijs tot 70 procent, de inslag wordt bijna drie keer zo krachtig.
Hechting breekt
De warmte maakt verf, epoxy en lijm zacht, het droogijs van −78,5 °C laat de laag direct krimpen. De hechting bezwijkt en de laag laat los.
Waarom thermisch versterkt stralen
Door de hogere kinetische energie en de snellere thermische afbraak is de TEC1200 de beste oplossing voor het strippen van grote industriële oppervlakken en voor coatings met een sterke hechting die lang als onreinigbaar golden.
- Tot 20 à 25 keer sneller dan gewoon droogijsstralen
- Tot 70 procent hogere snelheid van de meegevoerde lucht
- Bijna drie keer meer inslagkracht per deeltje
- Verzwakt de chemische bindingen in taaie coatings en lijmen
- Geen condensatie op matrijzen en geen vliegroest
- Reinigt blinde gaten en inwendige kanalen
- Spaart het basismetaal, zonder het oppervlak op te ruwen
- Geen secundair afval
- Geen stralingsgevaar en geen laserveiligheidsfunctionaris nodig, zoals bij laserreinigen
| Veel minder stilstand | Sneller reinigen dan met gewoon droogijsstralen |
| Coatings verwijderen zonder straalmiddel | Taaie verf en coatings weg, zonder schade aan de ondergrond en zonder zand of kunststofgrit |
| Gepatenteerde Cone-techniek | Droogijs en verwarmde lucht versterken samen de kinetische energie en verzwakken de hechting |
| Duurzaam en groen reinigen | Geen secundair afval en geen schadelijke uitstoot, dankzij sublimatie van droogijs en schone elektrische verwarming |
| Precies instelbaar | Warmte, druk en deeltjesgrootte volledig regelbaar, voor handwerk en geautomatiseerde processen |
Waar de TEC1200 het verschil maakt
Door de combinatie van warm en koud kan de TEC1200 werk overnemen dat tot nu toe was voorbehouden aan gritstralen, chemisch strippen of mechanisch slijpen. Zonder opruwen, zonder schade aan de ondergrond en zonder secundair afval.
Oppervlakte voorbereiden
De vereiste reinheid bereiken voor overschilderen of opnieuw coaten, zonder chemische resten en zonder de maatvoering van de ondergrond te veranderen.
Voorbereiden op NDO
Coatings strippen tot op het kale metaal of composiet voor penetrant-, wervelstroom- of ultrasoononderzoek.
Selectief coatings verwijderen
Een toplaag of thermische barrièrecoating verwijderen en de primer eronder laten zitten.
Lijm en epoxy verwijderen
Industriële lijmen, constructieve kitten en gevulkaniseerde rubberverbindingen afbreken.
Industriële reiniging en onderhoud
Reinigingsbedrijven hebben apparatuur nodig die op elke locatie inzetbaar is. Met thermische versterking neemt u opdrachten aan die buiten het bereik van gewoon droogijsstralen lagen.
- Industriële lijm en lijmresten: transportbanden, verpakkingsmachines en lamineerpersen waar lijm en hotmelt zich ophopen en uitharden. De warmte maakt de lijm los, het droogijs tilt hem van de ondergrond.
- Zware matrijzen en gereedschap: spuitgietmatrijzen en vulkanisatiemallen. De warme lucht houdt de mal boven het dauwpunt, dus geen condens en geen vliegroest, terwijl ingebakken resten en epoxy verdwijnen.
- Ontmanteling en renovatie: zware epoxy, loodhoudende verf of vloermarkering van beton en staalconstructies, zonder vervuild spoelwater of stofwolken.
- Metaalbewerking: lasslak, lasspatten en thermische spuitlagen van onderdelen verwijderen voordat ze worden gepoedercoat of geassembleerd.
- Tanks en silo’s opnieuw bekleden: oude epoxy-, fenol- of glasvlokbekleding uit opslagtanks strippen. Er hoeft geen gebruikt straalgrit uit een besloten ruimte te worden gezogen en afgevoerd.
Luchtvaart: onderhoud en revisie
Bij onderhoud, reparatie en revisie (MRO) van verkeersvliegtuigen tellen doorlooptijd en veiligheid van medewerkers. De TEC1200 vervangt plaatselijk chemisch strippen en handmatig schrapen.
- Kit uit brandstoftanks: taaie polysulfidekit en epoxy uit integrale vleugeltanks verwijderen, zonder krassen in de aluminium ribben.
- Romp en staart plaatselijk ontlakken: voor constructiereparaties, composietpatches of een nieuwe beschildering, zonder grote afscherming of chemisch afval.
- Motoren reinigen: anti-seize, ingebakken koolaanslag en wasresten van turbinebladen, statoren en motorkappen.
- Vracht- en cabinevloeren: zware lijmen, tapijtlijm en kit van vloerpanelen verwijderen voor een nieuwe inrichting.
- Composiet voorbereiden op NDO: verf en primer van glasvezel en koolstofvezel verwijderen om te controleren op delaminatie of vogelaanvaringen, zonder het weefsel op te ruwen.
Defensieluchtvaart
Onderdelen van militaire vliegtuigen hebben speciale coatings die bij onderhoud lastig te verwijderen zijn. Met de TEC1200 strippen onderhoudsbedrijven die lagen zonder schade aan composiet of lichtmetaal.
- Radarabsorberend materiaal (RAM): stealthcoatings van panelen en voorranden, zonder straalmiddel dat koolstofvezel kan aantasten.
- Thermische barrièrecoating (TBC): uitlaten, turbinebladen en naverbranders reinigen voordat ze opnieuw worden gecoat.
- Radomes ontlakken: speciale verf verwijderen zonder de diëlektrische eigenschappen of de hars te beïnvloeden.
- Hydrauliek en landingsgestel: ingebakken koolaanslag, resten van hydraulische vloeistof en zwaar vet van poten en actuatoren.
- Romp voorbereiden op NDO: delen tot op het kale metaal vrijmaken om te controleren op scheurtjes, zonder water of grit dat corrosie kan veroorzaken.
Olie en gas
In deze sector is zware oppervlaktebehandeling nodig, vaak op plekken waar gritstralen vonkgevaar geeft of te veel opruimwerk.
- Pijpleidingcoatings voor NDO: dikke anticorrosiecoatings zoals FBE of koolteer tot op het kale staal verwijderen voor ultrasone wanddiktemeting.
- Boorstangen en BOP’s: draadvet, uitgehard vet en roestwerende middelen van schroefdraad, koppelingen en blowout preventers.
- Warmtewisselaars en condensors: harde aanslag, ingebakken bitumen en ruwe olie van de buitenkant van pijpenbundels. Gewoon droogijs is hier te zwak en grit tast de pijpen aan; de TEC1200 zit daartussenin.
- Offshoreplatforms: brandwerende en zware epoxycoatings van staalconstructies verwijderen, zonder straalmiddel in zee.
- Afsluiters en flenzen: uitgeharde pakkingen, kit en corrosie van complexe vormen en flensvlakken voor een goede afdichting.
Werkt samen met uw Aero2-machine
De TEC1200 is geen losse straalmachine maar een versterker. U koppelt hem aan een Cold Jet Aero2 Ultra of een machine uit de eerdere Aero2-serie (PCS 60 en PLT 60). Heeft u er al een, dan bekijken we graag samen of de TEC1200 erop aansluit.
Stel de TEC1200 samen voor uw werk
Onderhoudsplan
Kies een onderhoudsplan of plan een veiligheids- en preventieve onderhoudsinspectie. Zo blijft uw TEC1200 betrouwbaar draaien en voorkomt u onverwachte stilstand.
Preventief onderhoudVragen over de TEC1200
Kan ik de TEC1200 los gebruiken?
Hoeveel sneller reinigt de TEC1200?
Beschadigt de warmte de ondergrond?
Welke aansluiting heb ik nodig?
Is de TEC1200 veilig voor de operator?
Kan de TEC1200 in een robotcel?
